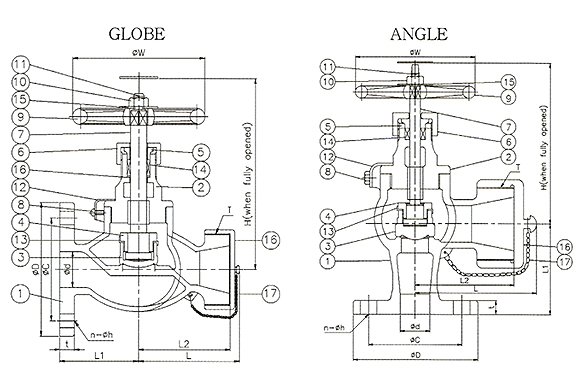

| Dimensions -Globe type unit:mm | ||||||||||||||||||||
| Rating | SIZE φd | L1 | L2 | L | H | T | FF |  Fllange | ||||||||||||
| φD φC t φh | ||||||||||||||||||||
| 5K | 15A 15 | 50 | 60 | 73 | 130 | 80 | 60 | 9 | 4-12 | |||||||||||
| 10K | 55 | 60 | 73 | 130 | 95 | 70 | 12 | 4-15 | ||||||||||||
| M42x2 | ||||||||||||||||||||
| 5K | 25A 25 | 60 | 65 | 78 | 160 | 95 | 75 | 10 | 4-12 | |||||||||||
| 10K | 65 | 70 | 83 | 160 | 125 | 90 | 14 | 4-19 | ||||||||||||
| 5K | 40A 40 | 80 | 80 | 128.5 | 190 | M52x2 | 120 | 95 | 12 | 4-15 | ||||||||||
| 10K | 90 | 85 | 133.5 | 190 | 140 | 105 | 16 | 4-19 | ||||||||||||
| 5K | 105 | 105 | 159.8 | 255 | 130 | 105 | 14 | 4-15 | ||||||||||||
| 50A 50 | M64x2 | |||||||||||||||||||
| 10K | 110 | 110 | 164.8 | 270 | 155 | 120 | 16 | 4-19 | ||||||||||||
| 5K | 65A 65 | 135 | 140 | 199.8 | 295 | M80x2 | 155 | 130 | 14 | 4-15 | ||||||||||
| 10K | 135 | 140 | 199.8 | 295 | 175 | 140 | 18 | 4-19 | ||||||||||||
| Material List | |||||
| NO. | Parts | Material | |||
| 1 | Body | CAC406(BC6) | |||
| 2 | Bonnet | C3771 | |||
| 3 | Disc | C3771 | |||
| 4 | Disc nut | C3604 | |||
| 5 | Packing gland | C3604 | |||
| 6 | Packing gland nut | C3604 | |||
| 7 | Stem | C3771 | |||
| 8 | Stet screw | SUS304 | |||
| 9 | Handwheel | FC200 | |||
| 10 | Hex.nut | C3604 | |||
| 11 | Split pin | C2600 | |||
| 12 | Lockplate | C2600 | |||
| 13 | Disc lock washer | C2600 | |||
| 14 | Packing | GRAPHITE | |||
| 15 | Name plate | C2801orSUS304 | |||
| 16 | Cap | C3771 | |||
| 17 | Chain | SUS304 | |||
| Dimensions -Angle type unit:mm | |||||||||||||||||||
| Rating | SIZE | φd | L1 | L2 | L | H | T | FF F1 ange | φW | ||||||||||
| φD | φC | t | n-φh | ||||||||||||||||
| 5K | 15A | 15 | 55 | 55 | 68 | 120 | M42x2 | 80 | 60 | 9 | 4-12 | 80 | |||||||
| 10K | 70 | 60 | 73 | 120 | 95 | 70 | 12 | 4-15 | 80 | ||||||||||
| 5K | 25A | 25 | 65 | 65 | 78 | 145 | 95 | 75 | 10 | 4-12 | 125 | ||||||||
| 10K | 85 | 70 | 83 | 145 | 125 | 90 | 14 | 4-19 | 125 | ||||||||||
| 5K | 40A | 40 | 85 | 75 | 123.5 | 165 | M52x2 | 120 | 95 | 12 | 4-15 | 140 | |||||||
| 10K | 100 | 75 | 123.5 | 165 | 140 | 105 | 16 | 4-19 | 140 | ||||||||||
| 5K | 50A | 50 | 100 | 100 | 154.8 | 225 | M64x2 | 130 | 105 | 14 | 4-15 | 160 | |||||||
| 10K | 120 | 105 | 159.8 | 240 | 155 | 120 | 16 | 4-19 | 160 | ||||||||||
| 5K | 65A | 65 | 130 | 120 | 179.8 | 255 | M80x2 | 155 | 130 | 14 | 4-15 | 200 | |||||||
| 10K | 130 | 120 | 179.8 | 255 | 175 | 140 | 18 | 4-19 | 200 | ||||||||||
| Hydro.test pressure unit:kgf/cm² | ||||||||||||
| Rating | 5 | 10 | ||||||||||
| Shell | 10.5 | 21.0 | ||||||||||
| Seat | 7.7 | 15.4 | ||||||||||
| Goupler | 7 | 14 | ||||||||||
| Max.working pressure unit:kgf/cm² | ||||||||
| Rating Fluid condition | 5 | 10 | ||||||
Steam of 205℃ or less | 5 | 10 | ||||||
| Air,pulsation water | 5 | 10 | ||||||
Non shock water or less | 7 | 14 | ||||||
