| unit:kgf/cm | |||||||
| Rating | 5 | ||||||
| Shell | 10.5 | ||||||
| Seat | 7.7~4 | ||||||
| Material List | ||||||||||
| NO. | Parts | Material | ||||||||
1 | Body | CAC406(BC6) | ||||||||
| 2 | Bonnet | CAC406(BC6) | ||||||||
| 3 | Disc | CAC406(BC6) | ||||||||
| 4 | Hinge pin | C3604 | ||||||||
| 5 | Plug | SUS304 | ||||||||
| 6 | Gasket | PTFE | ||||||||

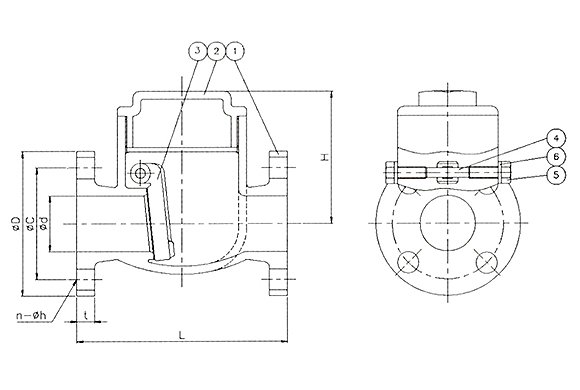

Dimensions unit:mm | ||||||||||||||||||||
| SIZE | φd | L | H | 5K FF Flange | W | Weight (kg) | ||||||||||||||
| φD | φC | t | n-φh | |||||||||||||||||
| 25A | 25 | 130 | 105 | 95 | 75 | 10 | 4-12 | 160 | 3.8 | |||||||||||
| 32A | 32 | 160 | 125 | 115 | 90 | 12 | 4-15 | 180 | 6.1 | |||||||||||
| 40A | 40 | 170 | 135 | 120 | 95 | 12 | 4-15 | 190 | 7.9 | |||||||||||
| 50A | 50 | 190 | 163 | 130 | 105 | 14 | 4-15 | 200 | 11.8 | |||||||||||
| 65A | 65 | 220 | 201 | 155 | 130 | 14 | 4-15 | 250 | 19.0 | |||||||||||
| Material List | ||||||
| NO. | Parts | Material | ||||
| 1 | Body | CAC406(BC6) | ||||
| 2 | Plug | CAC406(BC6) | ||||
| 3 | Packing gland | C3771 | ||||
| 4 | Steatring | C3771 | ||||
| 5 | Handle | S25C | ||||
| 6 | Stud nut | C3604 | ||||
| 7 | Hex.nut | C3604 | ||||
| 8 | Packing | NON ASBESTOS | ||||
